Как разобрать Nokia Asha 200?

Сегодня мы разбираем телефон Nokia Asha 200. Этот простой «кнопочник» до сих пор пользуется популярностью, поскольку обладает прекрасной функциональностью и долговечностью, как и все продукты данного бренда.

Для работы вам понадобится:

• TX6 отвертка Torx Plus
• Пластиковый медиатор
• Пластиковая лопатка
• Пинцет
• Стоматологический зонд

Перед началом разборки обязательно отключите питание устройства, извлеките аккумуляторную батарею, SIM-карту и карту памяти. Наклейте на лицевую панель телефона защитную пленку.

Путем нажатия на специальный фиксатор открываем заднюю панель устройства и снимаем ее.

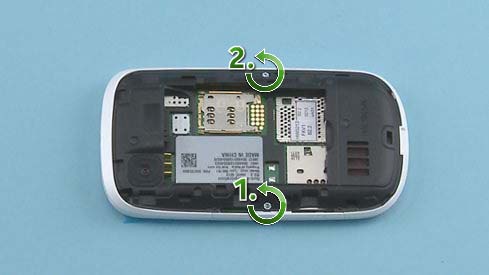

С помощью отвертки TX6 открутите два шурупа согласно указанному на фото порядку.

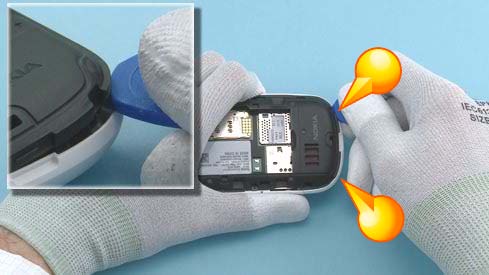

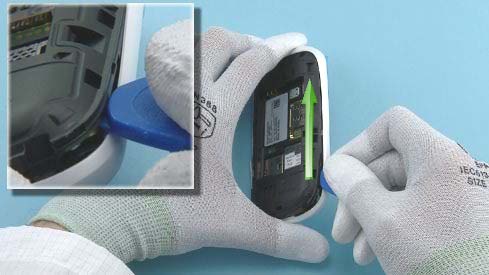

Теперь используйте пластиковый медиатор, чтобы отделить каркас корпуса от лицевой панели. Вставьте пластиковый инструмент в щель между корпусом и лицевой панелью, и продвигайтесь вдоль всего периметра. Начинайте работу с нижних углов. Таким образом, вы сможете разъединить все внутренние защелки, которые крепят корпус Nokia Asha 200. Важно действовать осторожно, чтобы не повредить хрупкие элементы. Особое внимание уделите отрезкам корпуса, расположенным на уровне с отсеками для карт памяти и SIM.

Снимите каркас корпуса вместе с системной платой, приподнимая его с нижнего края.

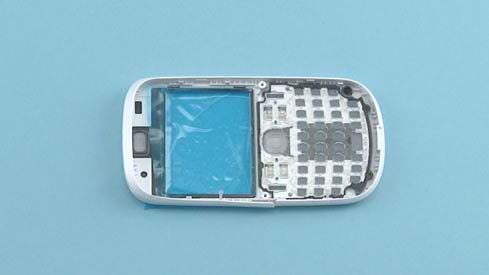

Наклейте защитную пленку на экран с обратной стороны.

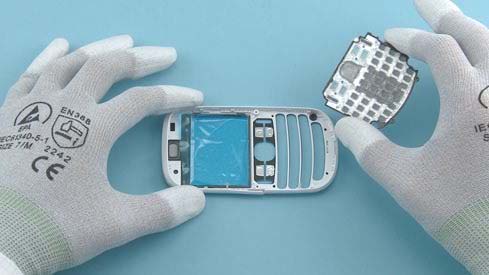

Теперь можно снять клавиатуру с лицевой части корпуса.

Наклейте на дисплей защитную пленку. Используя отвертку TX6, открутите 4 шурупа в указанном на фото порядке.

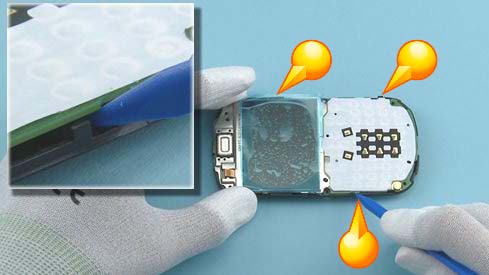

При помощи пластиковой лопатки открепите 3 защелки.

Снимите системную плату вместе с дисплеем и рамкой клавиатуры.

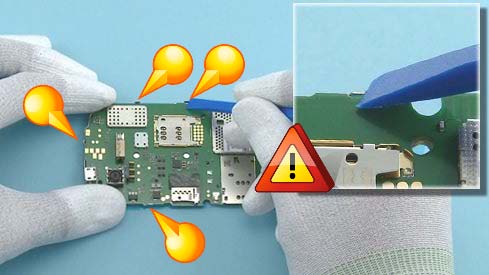

Опять используйте пластиковую лопатку, чтобы открепить 4 защелки.

Теперь можно снять рамку клавиатуры с модуля системной платы.

Используя пластиковую лопатку, осторожно открепите разъем шлейфа дисплея как показано на фото. Действовать нужно аккуратно, чтобы не повредить хрупкие элементы. Когда шлейф откреплен, можно снять дисплей с модуля системной платы.

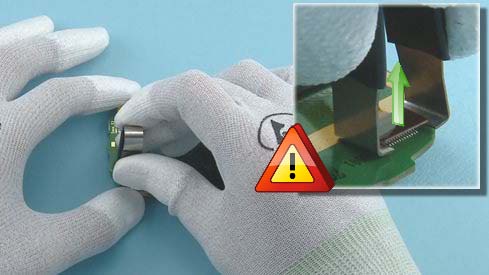

Теперь снимаем модуль камеры.

Отклейте полоску скотча от разъема карты памяти SD. Помните, что скотч не подлежит повторному использованию, поэтому его можно выбросить.

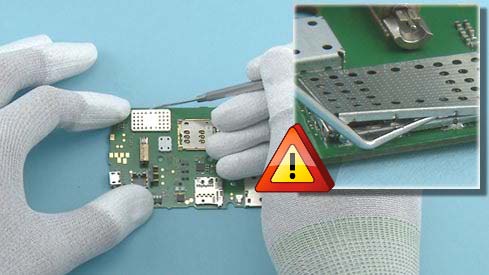

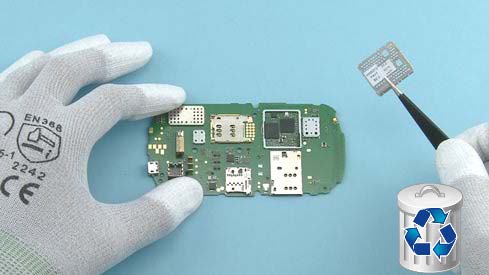

Настало время использовать стоматологический зонд. Установите его как на картинке, подденьте и открепите экранирующую крышку на системной плате. Снимите крышку пинцетом. Эту крышку также не используют повторно, поэтому ее можно выбросить.

Проделайте аналогичные действия, чтобы открепить еще одну экранирующую крышку.

Опять-таки с помощью стоматологического зонда открепляем уголок подложки клавиатуры, а затем и всю подложку. Ее также можно выбросить, поскольку она не подлежит повторному использованию.

Подденьте слуховой динамик на рамке клавиатуры стоматологическим зондом.

Пинцетом снимите слуховой динамик.

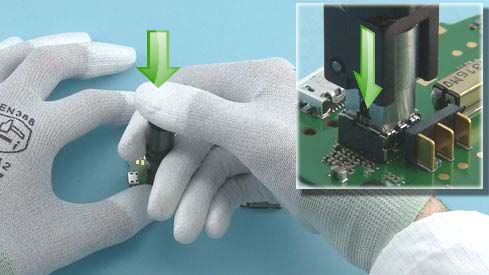

При помощи штекера подденьте разъем аудиогарнитуры, чтобы снять с корпуса.

Аналогичным образом снимите разъем зарядного устройства.

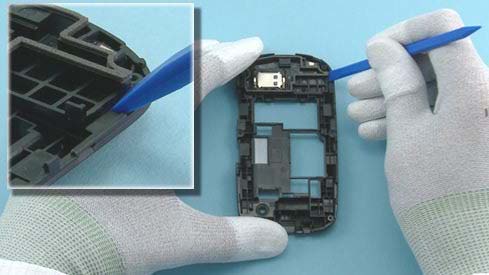

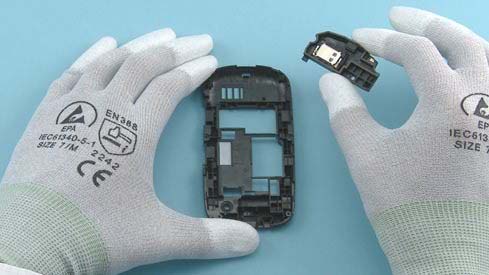

Открепите главную антенну от каркаса корпуса и снимите ее.

Вот и все. Телефон Nokia Asha 200 полностью разобран.
